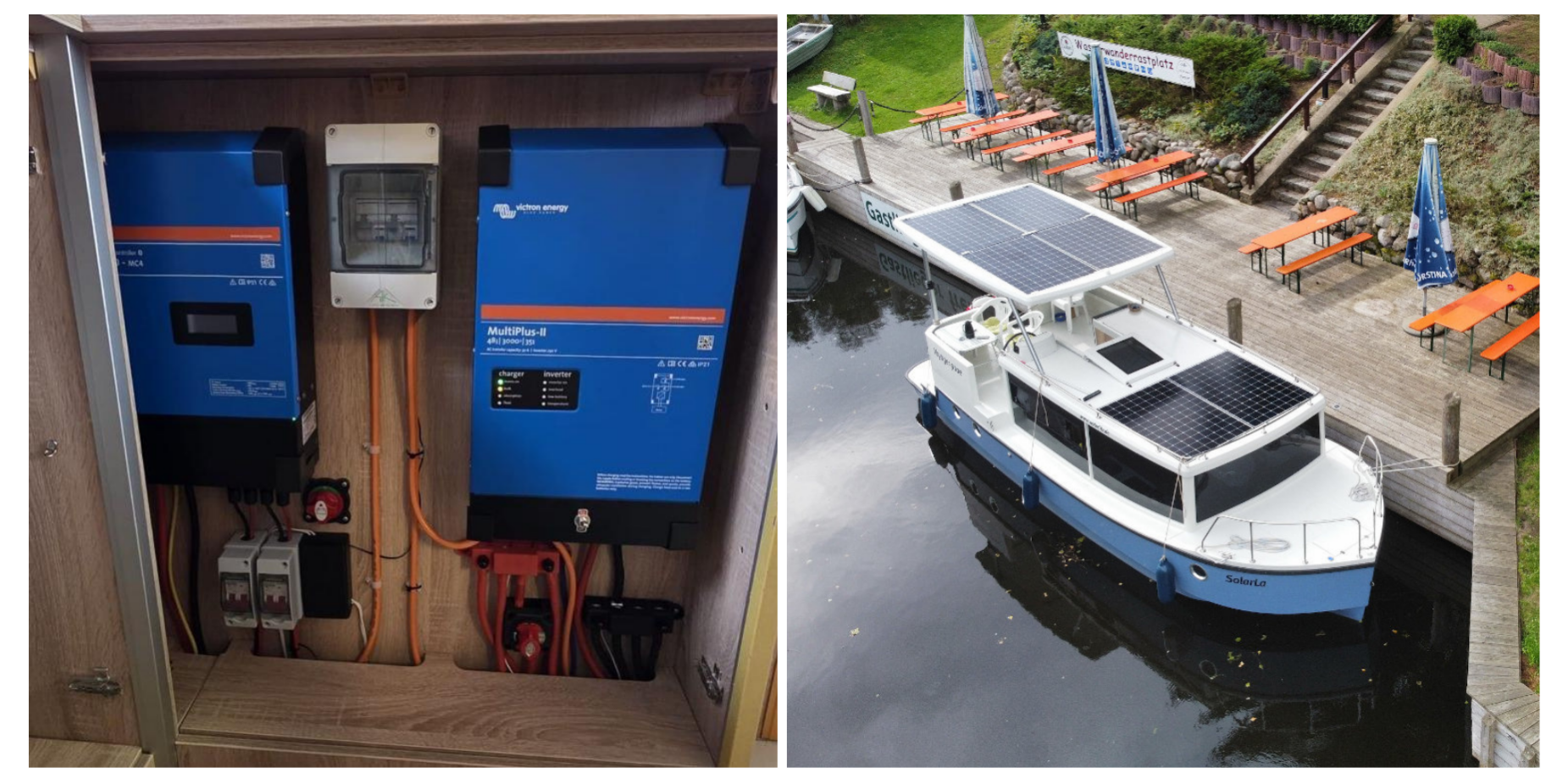

La bord, energia poate veni din panouri fotovoltaice, alternator, alimentarea de la mal și, în unele configurații, dintr-un generator. Un sistem electric pentru ambarcațiune trebuie să coordoneze aceste surse fără să afecteze bateria de pornire, siguranța instalației sau consumatorii importanți. Proiectarea pornește de la utilizarea reală: ce funcționează permanent, ce aparate au putere mare și cât timp petrece ambarcațiunea în navigare, la ancoră sau în port.
Două bănci de baterii, două roluri
Bateria de pornire păstrează energia necesară motorului. Frigiderul, pompele, iluminatul, electronica de navigație și aparatele de 230 V sunt alimentate, de regulă, dintr-o bancă de servicii separată.
Cele două bănci pot avea tehnologii diferite. De exemplu, bateria de pornire poate fi plumb-acid, iar banca de servicii LiFePO₄. Un încărcător DC-DC adaptează tensiunea și curentul la bateria auxiliară și limitează solicitarea alternatorului.
Ce poate oferi energia solară
Panourile fotovoltaice sunt cele mai utile când motorul este oprit și nu există alimentare de la mal. Prin regulatorul MPPT, energia produsă ajunge la consumatori sau reface bateria de servicii.
Pe apă, producția se schimbă continuu. Catargul, velele, antenele și suprastructura pot umbri panourile în momente diferite. Dacă suprafețele au orientări sau condiții de umbrire diferite, gruparea lor pe regulatoare separate poate reduce pierderile.
Fotovoltaicul susține consumul de bază și prelungește autonomia, dar spațiul este limitat. Calculul începe cu energia consumată într-o zi, nu cu numărul de panouri care încap.
Încărcarea din alternator
Alternatorul reface energia în timpul funcționării motorului. În cazul unei bănci LiFePO₄, conectarea directă nu este întotdeauna sigură. Rezistența internă redusă a bateriei poate menține un curent mare și poate supraîncălzi un alternator nepregătit pentru acest regim.
Un încărcător DC-DC sau un regulator compatibil limitează curentul și aplică profilul potrivit bateriei. Într-o arhitectură integrată, oprirea încărcării trebuie gestionată astfel încât alternatorul să nu rămână brusc fără sarcină.
Puterea declarată nu spune singură câtă energie ajunge în baterii. Contează turația motorului, temperatura, consumul activ și durata navigării.
Alimentarea de la mal
Conexiunea din port, cunoscută și ca shore power, poate alimenta consumatorii AC și încărca bateriile printr-un invertor/încărcător.
O conexiune de 6 A nu susține aceiași consumatori ca una de 16 A. Dacă sunt pornite simultan boilerul, aparatele de bucătărie și alte sarcini mari, protecția prizei poate declanșa.
Un invertor/încărcător compatibil limitează curentul preluat de la mal. Funcția PowerAssist poate folosi temporar bateria pentru a completa puterea externă în timpul unui vârf. După reducerea consumului, puterea disponibilă revine către încărcare.
Cum lucrează sursele împreună
Solarul, alternatorul și alimentarea de la mal nu sunt instalații independente. În navigare, alternatorul și panourile pot contribui simultan. La ancoră, sistemul se bazează în principal pe solar și baterii. În port, sursa externă preia consumatorii și reface stocarea.
Fiecare sursă se configurează pentru tehnologia bateriei, iar curentul total trebuie să rămână în limitele acceptate de bancă, BMS, cabluri și distribuție. Într-o configurație compatibilă, echipamentele controlabile respectă limitele transmise de BMS.
Capacitate și putere disponibilă
Capacitatea arată câtă energie este stocată. Puterea invertorului, cablurile și protecțiile stabilesc ce aparate pot funcționa simultan.
Frigiderul și electronica au un consum relativ constant. Plita electrică, boilerul sau aerul condiționat solicită mult mai mult, chiar dacă sunt folosite pentru perioade scurte.
Dimensionarea separă energia zilnică, puterea maximă simultană și vârfurile de pornire. O bancă mare de baterii nu compensează un invertor sau o instalație subdimensionată.
Protecția la conectarea în port
Alimentarea de la mal creează o legătură între împământarea portului și instalația ambarcațiunii. Prin această legătură pot circula curenți de joasă tensiune care contribuie la coroziunea metalelor aflate în apă.
Protecția poate include un izolator galvanic sau un transformator de izolare. Cele două nu sunt echivalente: transformatorul elimină continuitatea electrică dintre mal și ambarcațiune, iar izolatorul blochează curenții de joasă tensiune asociați coroziunii, păstrând calea de protecție la defect.
Alegerea depinde de materialul ambarcațiunii, puterea instalației și schema de împământare. Este o zonă care se proiectează și se verifică de personal calificat.
Monitorizarea energiei la bord
Un monitor de baterie arată starea de încărcare, curentul și consumul acumulat. În instalațiile complexe, un dispozitiv GX poate centraliza datele bateriilor, regulatoarelor solare și invertoarelor/încărcătoarelor.
Prin integrarea NMEA 2000, datele compatibile pot fi afișate și pe displayul multifuncțional. Monitorizarea ajută la identificarea unei încărcări insuficiente, a unui consum neobișnuit sau a unei surse care nu funcționează conform configurației.
Află mai multe despre serviciile de monitorizare și mentenanță.
Cum se dimensionează instalația
În proiectare, consumatorii sunt împărțiți în permanenți, ocazionali și sarcini de vârf. Apoi se analizează timpul de funcționare al motorului, accesul la alimentare de la mal, suprafața pentru panouri și autonomia dorită la ancoră.
Pe baza acestor date se aleg tensiunea sistemului, capacitatea utilizabilă a bateriilor, puterea invertorului și curenții de încărcare.
O ambarcațiune folosită pentru ieșiri scurte are alte cerințe decât una pe care se petrec mai multe zile la ancoră. În al doilea caz, consumul zilnic și viteza de reîncărcare devin la fel de importante ca bateria.
Vezi și serviciile de proiectare și dimensionare Darcom Energy.
O instalație construită în jurul utilizării reale
Sistemul electric al unei ambarcațiuni funcționează bine când sursele, stocarea, conversia și distribuția sunt proiectate împreună.
Panourile susțin autonomia la ancoră. Alternatorul reface energia în navigare. Alimentarea de la mal preia consumul și încarcă bateriile în port. Monitorizarea arată cum lucrează întregul ansamblu.
Pentru proiectarea sau modernizarea instalației, descoperă soluțiile Automotive și Marine Darcom Energy sau programează o discuție cu echipa tehnică.
Întrebări frecvente
Sistemul trebuie proiectat la 12 V, 24 V sau 48 V?
Alegerea depinde de puterea consumatorilor, lungimea cablurilor și dimensiunea instalației. La puteri mai mari, o tensiune mai ridicată poate reduce curentul și secțiunea necesară a cablurilor.
Cum estimezi autonomia la ancoră?
Se pornește de la energia zilnică, capacitatea utilizabilă a bateriei și producția solară estimată. Vremea, umbrirea și consumurile neprevăzute rămân variabile.
Ce se întâmplă când alimentarea de la mal este limitată la 6 A?
Curentul preluat se limitează la valoarea conexiunii. Într-o configurație cu PowerAssist, bateria poate susține temporar vârfurile care depășesc puterea disponibilă.
Se pot afișa datele energetice pe displayul de navigație?
Da, dacă echipamentele și rețeaua sunt compatibile. Un dispozitiv GX poate transmite date către rețeaua NMEA 2000 și către displayul multifuncțional.
Ce se verifică înainte de trecerea la LiFePO₄?
Se verifică alternatorul, încărcătoarele, BMS-ul, cablurile, protecțiile și profilele de încărcare. Înlocuirea bateriei fără adaptarea instalației poate crea probleme de încărcare și protecție.
