Când un proiect trece de la o configurație monofazată la una trifazată, nu este suficient să adaugi mai multă putere și mai multe baterii. Se schimbă arhitectura, distribuția energiei, modul în care echipamentele comunică și felul în care sistemul trebuie pregătit pentru instalare și exploatare.

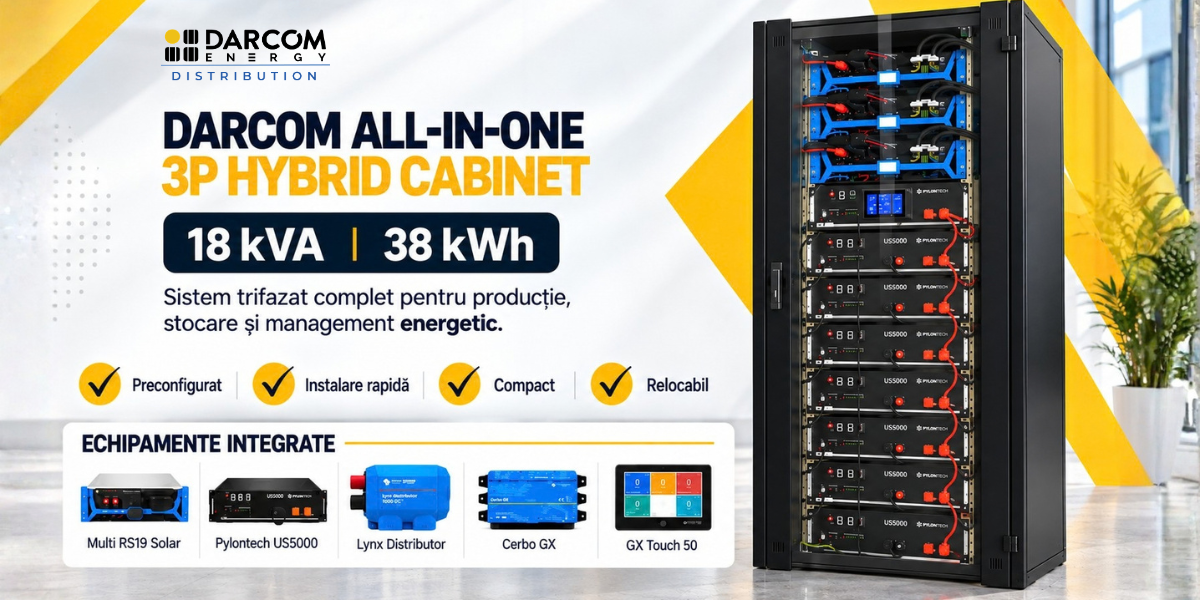

DARCOM ALL-IN-ONE 3P Hybrid Cabinet 18 kVA / 38 kWh este un sistem hibrid trifazat construit pentru a reuni într-un singur cabinet conversia, stocarea, distribuția DC și managementul energiei. Configurația este preconfigurată și testată înainte de livrare, astfel încât o parte importantă din integrare să fie realizată înainte ca sistemul să ajungă la amplasament. Rezultatul este o arhitectură compactă, gândită pentru proiecte în care contează puterea trifazată, stocarea și controlul într-un ansamblu unitar.
Ce se schimbă într-un sistem hibrid trifazat?
Diferența esențială față de o configurație monofazată nu este doar valoarea mai mare a puterii. Într-un sistem hibrid trifazat, conversia trebuie organizată pe cele trei faze, iar echipamentele trebuie configurate să lucreze împreună ca un singur sistem.
Pentru Multi RS Solar, documentația Victron prevede trei unități într-o configurație trifazată, câte una pe fiecare fază. În varianta Darcom de 18 kVA sunt integrate trei Multi RS19 Solar 48/6000/100-450/100, ceea ce construiește arhitectura trifazată a cabinetului.
Această diferență devine importantă în proiectele în care consumatorii sunt alimentați trifazat sau unde infrastructura electrică a locației cere o astfel de configurație. Nu este vorba despre trei sisteme independente puse unul lângă altul, ci despre un sistem hibrid trifazat configurat să funcționeze coordonat.
Din acest motiv, trecerea la 3P trebuie tratată ca o schimbare de arhitectură, nu doar ca o creștere de capacitate.
Cum este construit sistemul hibrid trifazat de 18 kVA?
DARCOM ALL-IN-ONE 3P Hybrid Cabinet reunește echipamentele principale într-o singură incintă. Configurația prezentată include:
- 3 x Multi RS19 Solar 48/6000/100-450/100
- 8 x Pylontech US5000 48 V / 100 Ah
- 2 x Lynx Distributor M10
- 1 x Cerbo GX MK2
- 1 x GX Touch 50
Cele trei unități Multi RS19 Solar formează partea de conversie a sistemului hibrid trifazat. În acest sistem hibrid trifazat, fiecare componentă are un rol clar în arhitectura comună. Cele opt baterii Pylontech alcătuiesc sistemul de stocare a energiei, iar cele două unități Lynx Distributor fac parte din distribuția DC. Cerbo GX MK2 și GX Touch 50 completează arhitectura cu zona de monitorizare și control.
Avantajul nu stă doar în faptul că aceste componente sunt compatibile. Cabinetul energetic All-in-One este construit tocmai pentru ca poziționarea, integrarea și testarea unei părți importante din sistem să fie făcute înainte de livrare.
Pentru instalator, asta înseamnă că sistemul hibrid trifazat nu ajunge în locație ca o listă de componente separate, ci ca o configurație deja organizată ca ansamblu.
De ce 18 kVA și 38 kWh descriu lucruri diferite?
Cele două valori apar împreună în denumirea sistemului, dar răspund unor întrebări diferite.
Cei 18 kVA descriu puterea aparentă a configurației de conversie. În sistemul hibrid trifazat Darcom, această valoare este obținută prin cele trei unități Multi RS Solar de 6 kVA, configurate pentru funcționare trifazată.
Cei aproximativ 38 kWh descriu energia care poate fi stocată în banca de baterii. Cele opt unități Pylontech US5000 sunt specificate în configurația Darcom la 48 V și 100 Ah fiecare, ceea ce înseamnă aproximativ 4,8 kWh nominal per unitate și 38,4 kWh pentru întregul ansamblu, valoare comunicată rotunjit ca 38 kWh.
Puterea și energia nu trebuie confundate. Pentru sistemul hibrid trifazat, ele trebuie analizate împreună, dar nu sunt valori echivalente. Un sistem fotovoltaic cu baterii poate avea suficientă energie stocată, dar să nu poată susține orice vârf de putere. Invers, poate avea putere de conversie suficientă, dar o capacitate de stocare prea mică pentru autonomia urmărită.
De aceea, un sistem de stocare a energiei se dimensionează analizând cele două valori împreună cu profilul real de consum. Pentru un sistem de stocare a energiei, autonomia trebuie calculată pe consumatori și intervale concrete.
Cum lucrează cele trei Multi RS19 Solar în arhitectura 3P?
Multi RS Solar integrează funcția de inverter/charger și două trackere MPPT solare. În configurație trifazată, Victron prevede trei unități, fiecare asociată unei faze și conectată la celelalte prin rețeaua de comunicație necesară sistemului.
Pentru DARCOM ALL-IN-ONE 3P, cele trei unități sunt integrate în același cabinet energetic All-in-One. Astfel, zona de conversie și integrarea producției fotovoltaice sunt tratate ca parte a aceleiași arhitecturi, nu ca echipamente independente adăugate ulterior.
Acest lucru este relevant într-un sistem fotovoltaic cu baterii deoarece energia trebuie gestionată între producția PV, consumatori, baterii și, acolo unde proiectul o prevede, rețeaua. Strategia concretă de funcționare depinde însă de aplicație și de configurarea finală. Într-un sistem fotovoltaic cu baterii, aceeași capacitate poate avea rezultate diferite în funcție de consum și producție.
Sistemul hibrid trifazat nu elimină nevoia de proiectare. Puterea câmpului fotovoltaic, modul de conectare, consumatorii și regimul de operare trebuie verificate pentru fiecare proiect. All-in-One simplifică integrarea fizică și operațională, nu înlocuiește dimensionarea.
De ce sunt integrate 8 baterii Pylontech US5000?
Un sistem de stocare a energiei nu se alege doar pornind de la o capacitate exprimată în kWh. Contează cât consumă locația, când apare consumul, ce sarcini trebuie susținute și ce autonomie se urmărește.
În această configurație, cele opt Pylontech US5000 formează banca de baterii de aproximativ 38 kWh. Sistemul hibrid trifazat folosește această capacitate în funcție de strategia stabilită pentru proiect. Integrarea bateriilor în același cabinet cu echipamentele de conversie și distribuție reduce dispersia componentelor și păstrează sistemul într-o structură compactă.
Pentru un proiect cu producție fotovoltaică, bateria poate prelua energia disponibilă pentru stocare și o poate pune la dispoziție ulterior, în funcție de strategia definită pentru sistem. Într-o aplicație de backup, criteriile de dimensionare sunt diferite față de un proiect orientat în principal spre autoconsum.
De aceea, 38 kWh nu trebuie interpretați ca o autonomie standard. Într-un sistem fotovoltaic cu baterii, autonomia rezultată depinde de consumatorii alimentați și de durata pentru care aceștia trebuie susținuți.
Sistemul hibrid trifazat trebuie ales pornind de la aceste date, nu doar de la capacitatea nominală a bateriilor.
Ce rol au Lynx Distributor, Cerbo GX MK2 și GX Touch 50?
Pe măsură ce crește dimensiunea sistemului, distribuția și vizibilitatea asupra funcționării devin mai importante. Într-un sistem hibrid trifazat, aceste zone trebuie tratate ca parte a arhitecturii, nu ca accesorii adăugate la final.
Cele două Lynx Distributor M10 fac parte din zona de distribuție DC. Lynx Distributor este o bară modulară de distribuție cu conexiuni protejate prin siguranțe, gândită pentru organizarea circuitelor DC. În cabinetul Darcom sunt utilizate două unități pentru arhitectura acestei configurații.
Cerbo GX MK2 funcționează ca centru de comunicație și monitorizare pentru sistem, iar GX Touch 50 oferă o interfață tactilă locală pentru vizualizarea informațiilor și accesul la setări. Pentru exploatare, diferența este practică: sistemul hibrid trifazat poate fi urmărit ca ansamblu, nu doar prin verificarea separată a fiecărui echipament.
Un cabinet energetic All-in-One devine astfel mai mult decât o incintă în care au fost montate componente. Valoarea lui vine din modul în care conversia, stocarea, distribuția și controlul sunt gândite împreună.
Ce câștigă instalatorul printr-un cabinet energetic All-in-One?
Într-o instalare realizată integral la amplasament, o parte semnificativă din timp este consumată de poziționarea echipamentelor, realizarea traseelor, organizarea distribuției, comunicații, configurare și verificări.
Prin DARCOM ALL-IN-ONE, o parte din această muncă este mutată înainte de livrare. Sistemul hibrid trifazat este preconfigurat și testat, iar componentele principale sunt deja integrate în cabinet.
Primul avantaj este timpul de instalare. Nu dispar verificările, conexiunile externe sau punerea în funcțiune, dar scade numărul operațiunilor repetitive care trebuie executate în teren.
Al doilea avantaj este spațiul. Un cabinet energetic All-in-One reunește vertical echipamente care, într-o soluție distribuită, ar putea ocupa mai multe zone tehnice.
Al treilea este relocabilitatea. Configurația poate fi mutată atunci când proiectul și infrastructura permit acest lucru, fără a transforma fiecare schimbare de amplasament într-o reconstrucție completă a sistemului.
Pentru instalator, beneficiul real nu este doar un montaj mai curat, ci o arhitectură mai ușor de urmărit, verificat și predat beneficiarului.
Când are sens această configurație și când trebuie adaptată?
Un sistem hibrid trifazat de 18 kVA / 38 kWh are sens atunci când nivelul de putere, capacitatea de stocare și arhitectura trifazată corespund consumului real al locației. Nu orice proiect are nevoie de aceeași combinație.
Dimensionarea trebuie să pornească de la curba de consum, puterea maximă simultană, consumatorii prioritari, autonomia dorită, producția fotovoltaică disponibilă și relația cu rețeaua. Pentru un sistem fotovoltaic cu baterii, aceste date sunt mai importante decât alegerea izolată a unui model de invertor sau a unei capacități de baterie.
Față de configurația DARCOM ALL-IN-ONE 1P de 6 kVA și 14,4 kWh prezentată anterior, varianta 3P extinde arhitectura la trei Multi RS Solar, opt baterii Pylontech și două Lynx Distributor. Diferența nu este doar cantitativă: sistemul este gândit pentru o altă clasă de aplicații și pentru o infrastructură trifazată.
Tocmai de aceea, cabinetul energetic All-in-One trebuie privit ca o platformă configurată pentru un anumit nivel de putere și stocare, nu ca o soluție universală. Un sistem de stocare a energiei trebuie validat în raport cu datele proiectului.
Un sistem pregătit pentru integrare, nu doar o listă de produse
DARCOM ALL-IN-ONE 3P Hybrid Cabinet reunește într-o singură arhitectură trei Multi RS19 Solar, opt Pylontech US5000, distribuția DC și zona de management. Diferența este modul în care aceste componente ajung în proiect: integrate, preconfigurate și testate înainte de livrare, într-un format compact și relocabil.
Un sistem hibrid trifazat de 18 kVA / 38 kWh trebuie totuși verificat față de consumul, autonomia și regimul de funcționare al locației. Puterea și capacitatea de stocare au sens doar raportate la un necesar real.
Pentru proiecte în care această arhitectură este potrivită, echipa Darcom Energy poate analiza cerințele și configura soluția în raport cu consumatorii, producția fotovoltaică și modul de gestionare a energiei.
