Sistem trifazat cu producție fotovoltaică distribuită, stocare de peste 160 kWh și generator integrat automat
Pentru CamperVan Fest 2026, Darcom Energy Solutions a proiectat și implementat un microgrid mobil destinat alimentării energetice a evenimentului și validării, în condiții reale, a unei arhitecturi mobile cu producție fotovoltaică, stocare și generare de rezervă.

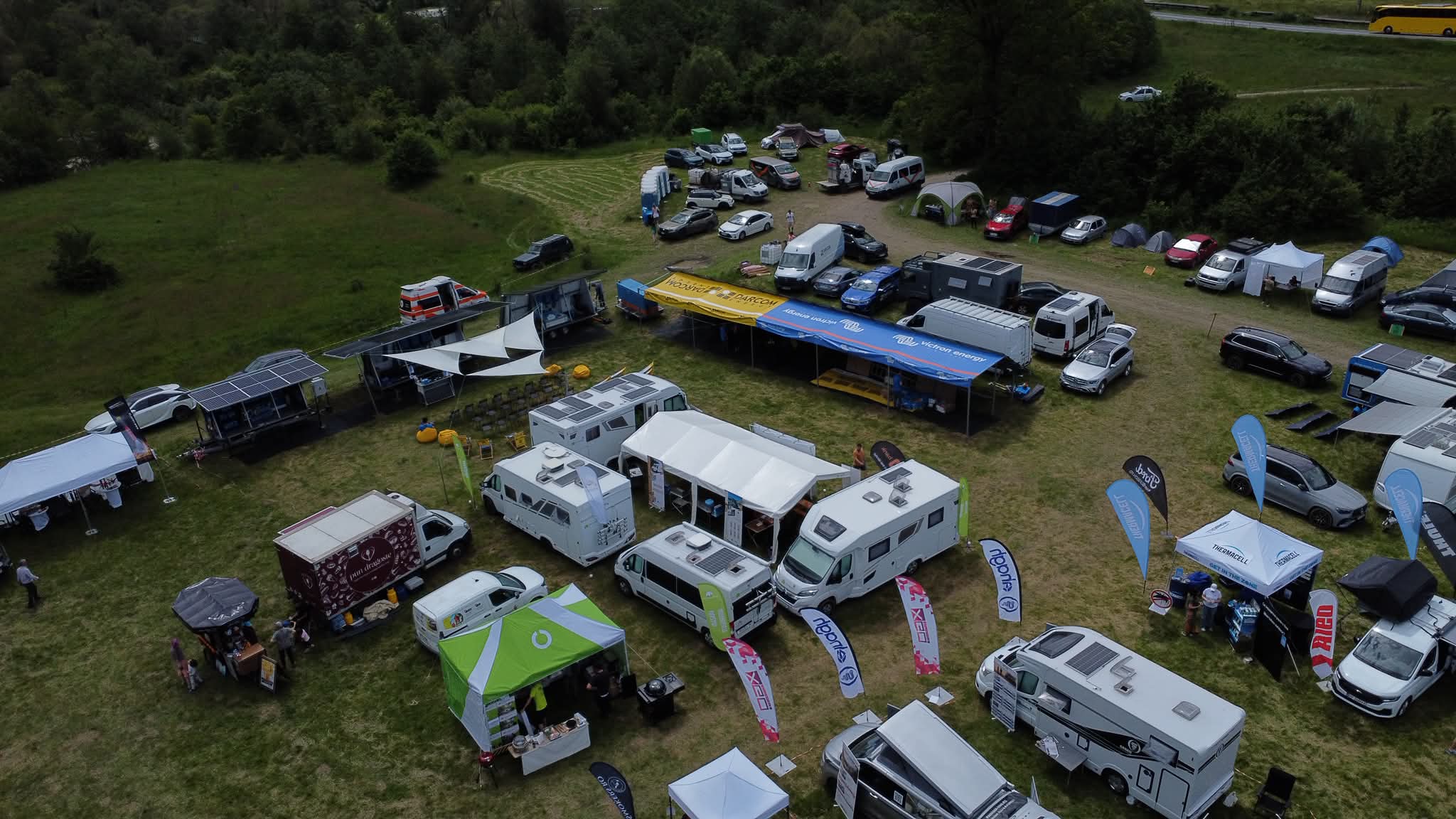

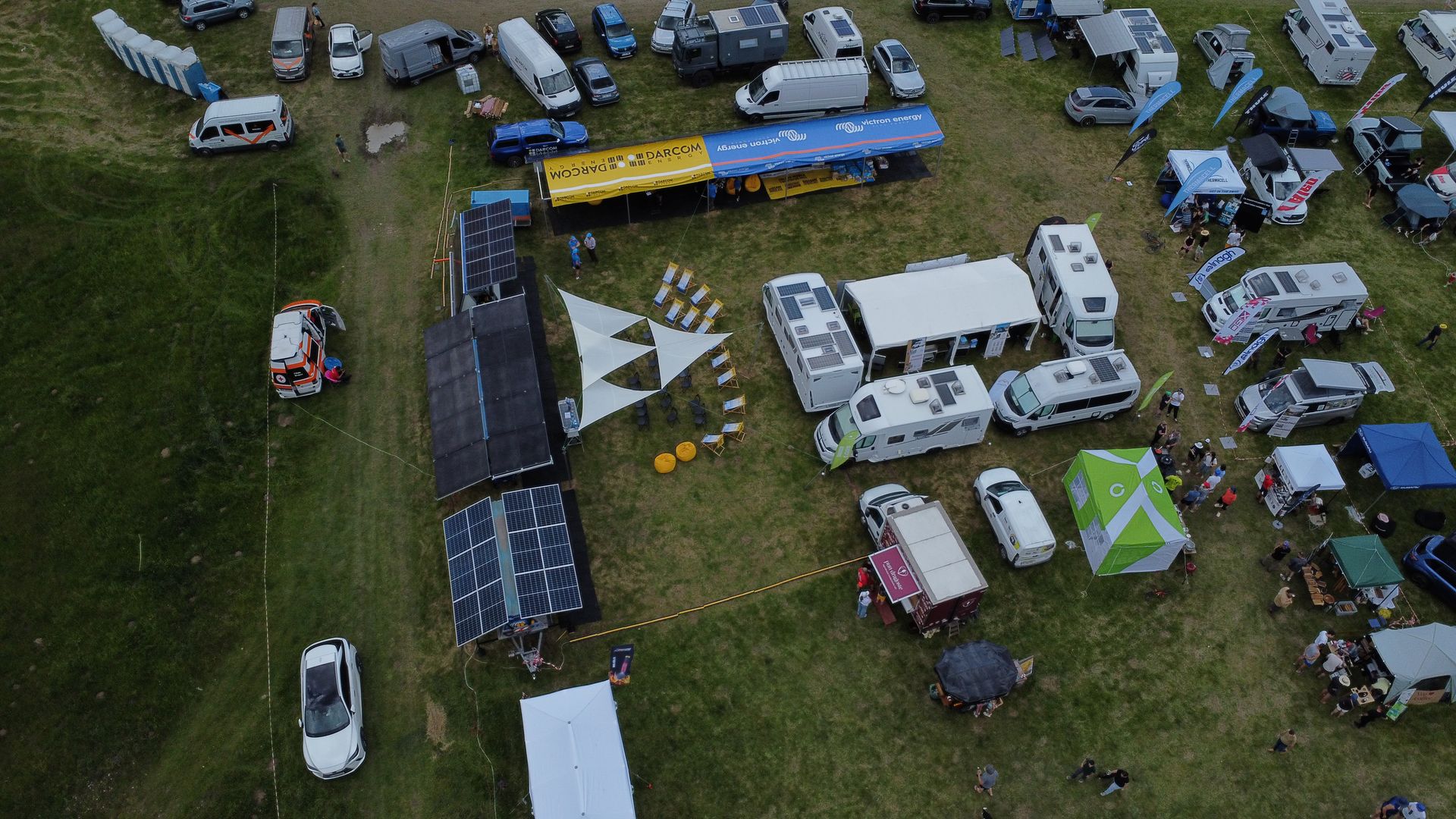

Sistemul a fost format din trei stații mobile de energie SIMDE, un generator hibrid GEHDE și mai multe câmpuri fotovoltaice amplasate în teren. Toate subsistemele au fost integrate și coordonate cu tehnologie Victron Energy.
Date generale
- Aplicație: alimentarea unui eveniment outdoor și testarea unei infrastructuri energetice mobile

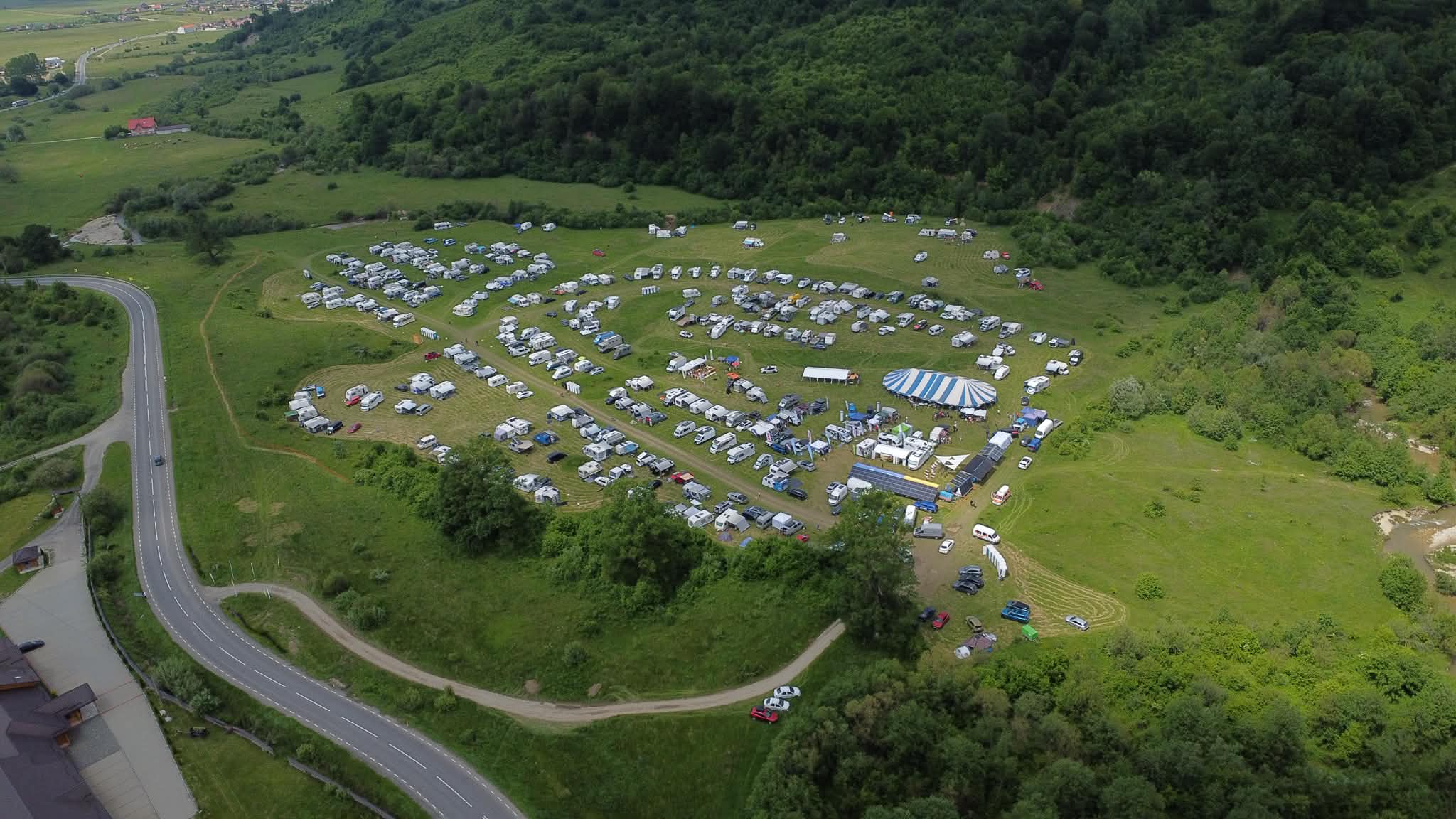

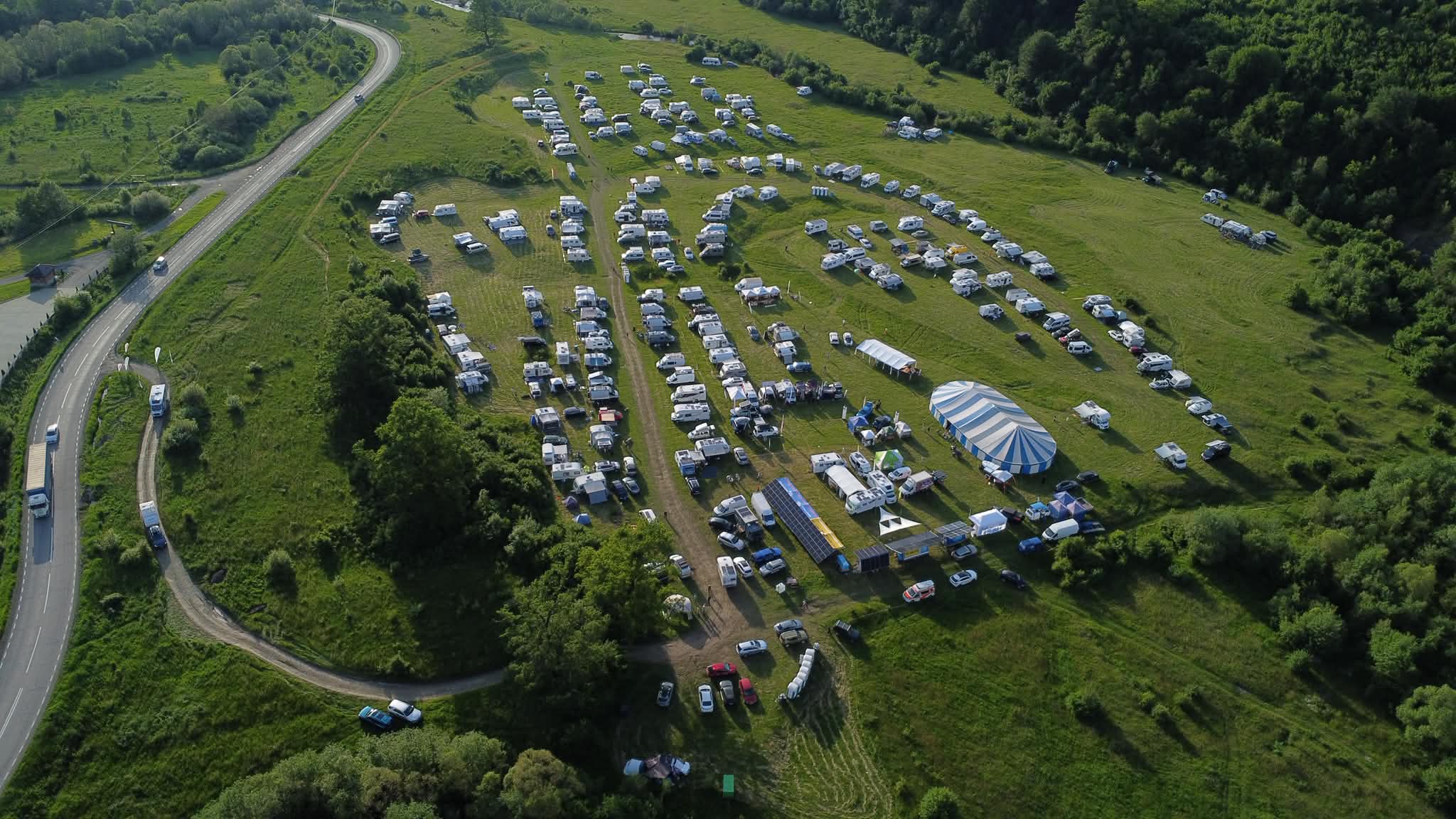

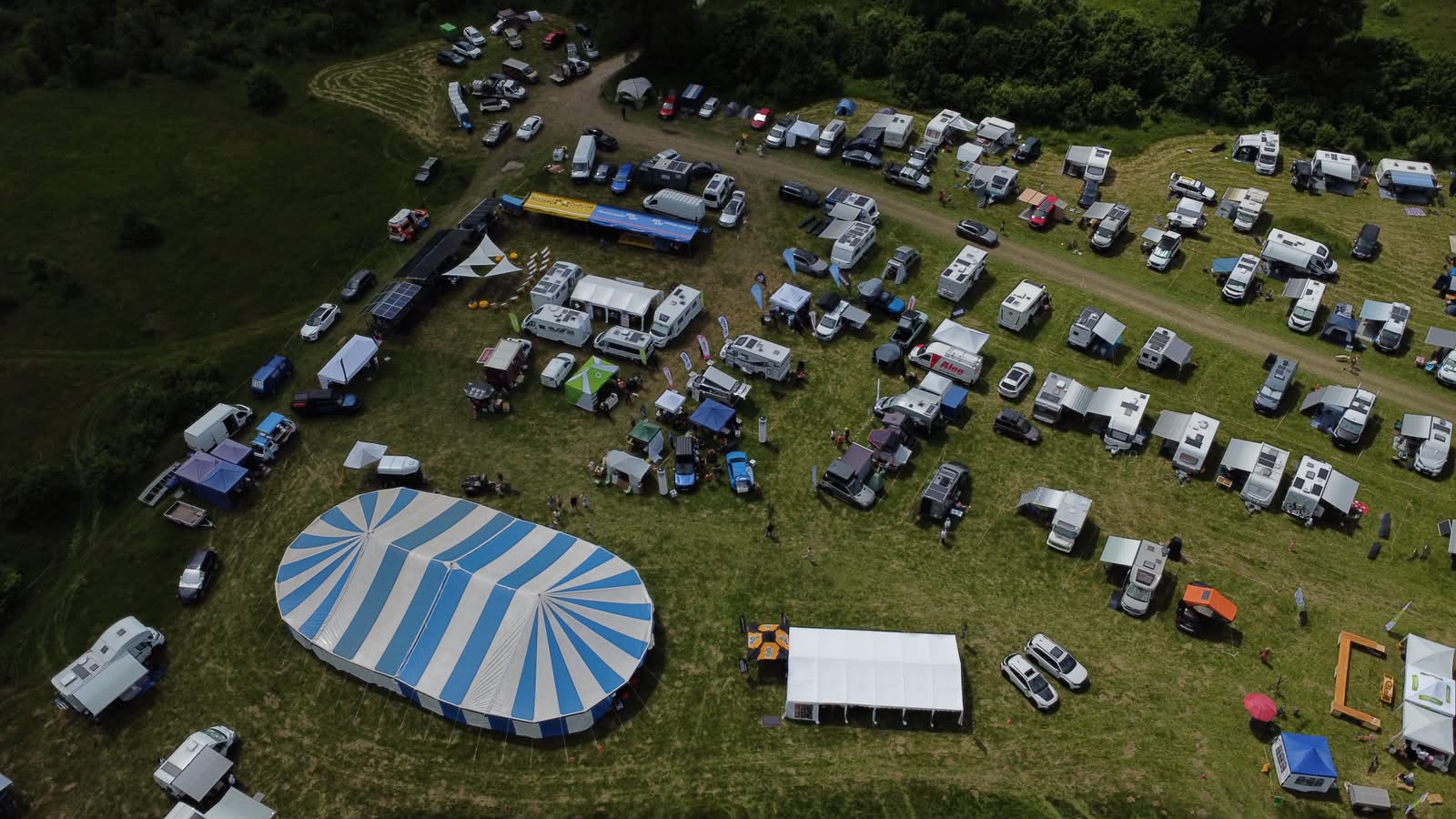

- Locație: CamperVan Fest, România
- Perioadă de operare: 4–7 iunie 2026
- Putere fotovoltaică totală: aproximativ 36 kWp
- Capacitate totală de stocare: peste 160 kWh
- Putere disponibilă în sistem: peste 100 kW
- Arhitectură electrică: microgrid trifazat cu surse distribuite și cuplare AC/DC
- Platformă tehnologică: Victron Energy
- Monitorizare și control: echipamente GX și platforma Victron VRM
Microgridul a integrat producția fotovoltaică, stocarea electrochimică, conversia bidirecțională AC/DC, distribuția trifazată a energiei și generarea diesel de rezervă.
Cele trei platforme SIMDE au funcționat coordonat, cu partajarea sarcinilor și menținerea parametrilor rețelei locale. Generatorul GEHDE a reprezentat nivelul suplimentar de siguranță și reziliență.
Arhitectura sistemului
SIMDE 1 – producție fotovoltaică, stocare și formarea rețelei
Prima platformă a fost configurată pentru producție solară, stocare, încărcarea vehiculelor electrice și formarea rețelei locale.
Configurația tehnică:
- 20 × panouri fotovoltaice bifaciale de 440 W
- Putere fotovoltaică instalată: 8,8 kWp

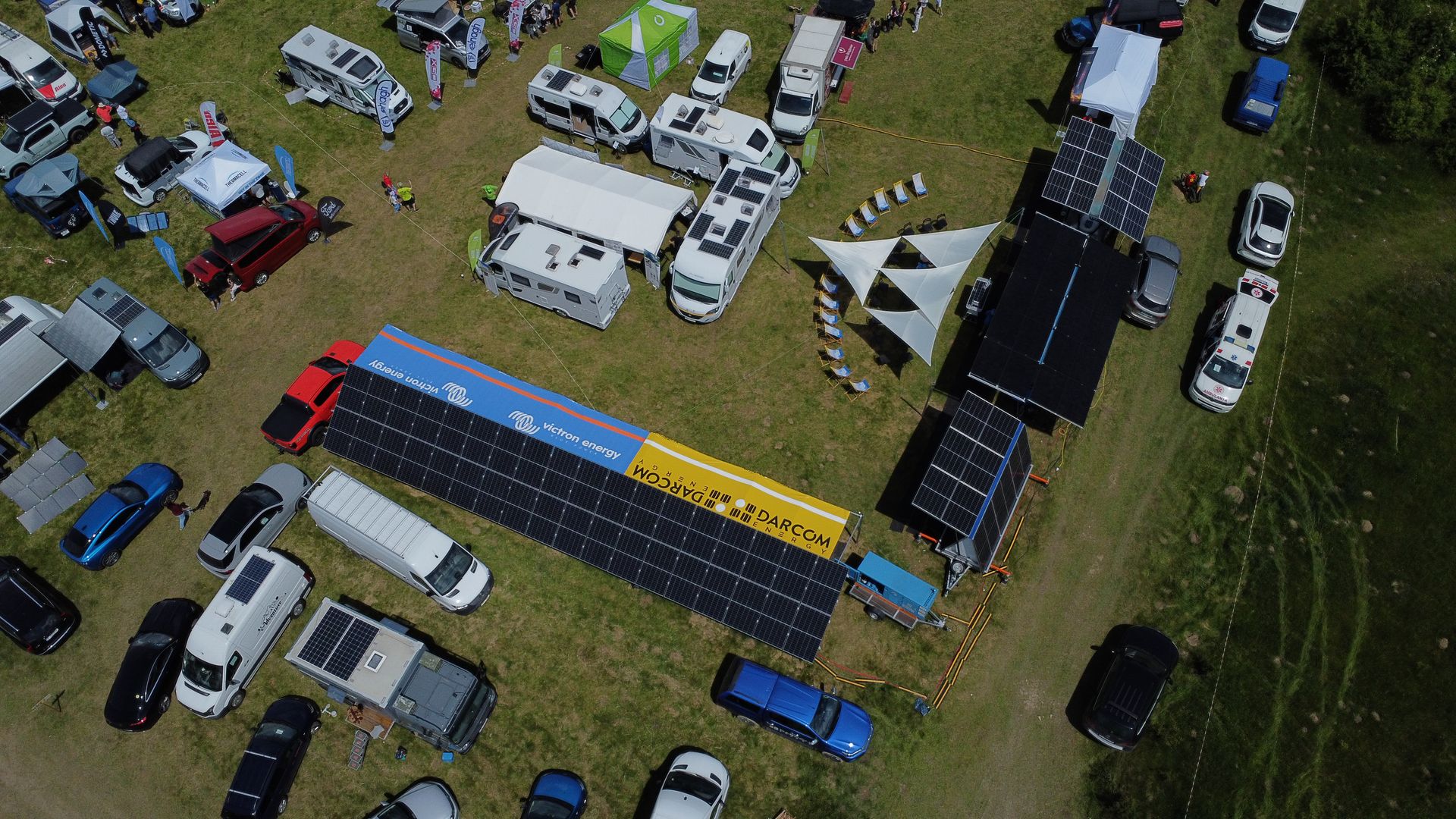

- Structură fotovoltaică mobilă și pliabilă, proiectată pentru transport și instalare rapidă
- 3 × Victron MultiPlus-II 48/15000/200-100
- 3 × Victron Inverter RS Smart 48/6000VA/80A
- 8 × baterii Victron Lithium NG 25,6 V/200 Ah
- Capacitate nominală de stocare: 40,96 kWh
- Victron Lynx Smart BMS
- Victron Ekrano GX
- Victron EV Charging Station
- Protecții și distribuție AC/DC
Cele trei unități MultiPlus-II au asigurat funcționarea trifazată și formarea rețelei locale. Platforma a gestionat fluxurile de energie dintre producția fotovoltaică, baterii, consumatori și stația de încărcare EV.
Lynx Smart BMS a asigurat managementul, protecția și supravegherea bancului de baterii, iar Ekrano GX a centralizat comunicația, controlul și transmiterea datelor către platforma Victron VRM.
SIMDE 2 – extinderea stocării și stabilizarea microgridului
Cea de-a doua platformă a fost configurată pentru extinderea capacității de stocare, susținerea sarcinilor și stabilizarea rețelei locale.
Configurația tehnică:
- 3 × Victron MultiPlus-II 48/15000/200-100, conectate în configurație trifazată
- 1 × Victron Quattro 48/10000/140-2×100
- Sistem de distribuție Victron Lynx
- Banc de baterii LiFePO₄
- Tablouri de protecție și distribuție AC/DC
- Monitorizare și control prin echipamente GX
SIMDE 2 a preluat variațiile de sarcină și a furnizat suport energetic atunci când consumul a depășit producția fotovoltaică instantanee disponibilă.
Funcționarea în paralel cu celelalte platforme a permis distribuirea sarcinilor și utilizarea coordonată a capacităților de stocare disponibile în microgrid.
Unitatea Quattro a fost utilizată pentru conversie bidirecțională și încărcarea magistralei DC din sursa AC disponibilă.
SIMDE 3 – suport energetic și monitorizare tehnică
A treia platformă a combinat funcția de alimentare suplimentară cu cea de demonstrație tehnică și instruire.
Configurația tehnică:
- 3 × Victron Quattro 48/10000/140-2×100, conectate trifazat
- 1 × Victron MultiPlus-II 48/5000/70-50
- Controlere Victron SmartSolar MPPT
- Victron Lynx Distributor
- Banc de baterii LiFePO₄
- Tablouri de distribuție și protecție AC/DC
- Sistem de monitorizare în timp real
SIMDE 3 a furnizat putere suplimentară microgridului și a funcționat ca zonă tehnică pentru workshopuri, demonstrații și observarea în timp real a parametrilor de operare.
Platforma a permis urmărirea producției fotovoltaice, consumului, stării bateriilor și fluxurilor de energie dintre componente.
GEHDE – generator hibrid integrat
Generatorul hibrid GEHDE a fost construit în jurul unui grup electrogen diesel Perkins și al unei arhitecturi de control Victron.
Configurația a inclus:
- Grup electrogen Perkins
- Control hibrid integrat cu microgridul
- Pornire și oprire automată
- Funcționare asistată de baterii
- Strategie de optimizare a consumului de combustibil
- Integrare în sistemul de monitorizare și control
Pornirea generatorului a fost comandată automat în funcție de nivelul de încărcare al bateriilor, sarcina sistemului și rezerva de energie configurată.
Generatorul nu a funcționat ca sursă principală, ci a intervenit numai atunci când producția fotovoltaică și energia disponibilă în baterii nu mai puteau menține parametrii de funcționare stabiliți.
Operarea în regim hibrid a redus timpul de funcționare la sarcini ineficiente, consumul de combustibil, uzura mecanică și nivelul de zgomot.
Principiul de funcționare
În condiții normale, consumatorii au fost alimentați din producția fotovoltaică disponibilă și din baterii.
Invertoarele/încărcătoarele conectate trifazat au format și stabilizat rețeaua locală, menținând tensiunea și frecvența necesare consumatorilor.
Surplusul de producție fotovoltaică a fost direcționat către baterii. Atunci când producția solară a fost mai mică decât sarcina, diferența a fost preluată automat din sistemele de stocare.
Generatorul GEHDE a pornit numai la atingerea pragurilor configurate sau atunci când sarcina și rezerva operațională au impus introducerea sursei de backup.
Echipamentele GX și platforma Victron VRM au permis monitorizarea următorilor parametri:
- Producția fotovoltaică
- Consumul total și distribuția sarcinilor
- Puterea furnizată sau absorbită de fiecare platformă
- Nivelul de încărcare al bateriilor
- Tensiunile și curenții magistralelor DC
- Parametrii rețelei trifazate
- Starea și timpul de funcționare al generatorului
- Alarmele și evenimentele sistemului
Integrare, testare și punere în funcțiune
Înaintea transportului la eveniment, cele trei platforme SIMDE și generatorul GEHDE au fost asamblate, interconectate și testate ca un singur sistem în cadrul facilității de producție Darcom Energy Solutions.
Procesul de validare a inclus:
- Verificarea comunicației dintre echipamente
- Sincronizarea surselor
- Testarea secvențelor de pornire și oprire
- Verificarea logicii de transfer energetic
- Partajarea sarcinilor între platforme
- Testarea sistemelor BMS
- Integrarea generatorului
- Simularea diferitelor scenarii de producție și consum
- Verificarea alarmelor și protecțiilor
După transport și instalare, echipa tehnică a realizat verificările finale și optimizarea parametrilor în condiții reale.
Sistemul a fost dimensionat peste necesarul imediat al festivalului pentru a permite testarea rezervelor de putere, a autonomiei și a comportamentului arhitecturii în scenarii extinse de funcționare.
Rezultatele operării
Pe durata evenimentului, microgridul a alimentat un consum total de 747,6 kWh.
- Producție fotovoltaică: 396,0 kWh
- Energie furnizată din baterii: 311,6 kWh
- Energie furnizată de generatorul diesel: 40,0 kWh
- Pondere solar și baterii: 94,6%
- Pondere generator diesel: 5,4%
Rezultatele au confirmat funcționarea coordonată a surselor, utilizarea prioritară a producției fotovoltaice și a energiei stocate, precum și limitarea funcționării generatorului la perioadele în care acesta a fost necesar pentru siguranța și continuitatea alimentării.
